復合機應用方案
紡織印包 復合機應用方案
復合機應用方案

一、應用概況

復合機是包裝印刷行業中重要設備，所謂復合是指通過某種工藝方法，將兩種或兩種以上的材料層合在一起，形成新的一體材料，經過復合后的材料一方面保持原有材料的優點，另一方面還能彌補彼此的缺點。

一般復合機放卷部分采用磁粉離合器加張力控制器做張力控制。磁粉離合器是靠磁粒子的結合力和磁粒子與工作面間的摩擦力來傳遞轉矩的，在高速運行時，磁粉高速摩擦，產生高溫，造成磁粉離合器發熱進而縮短其壽命。同時，磁粉作為一種磨料，產生微細粉末通過轉子密封處泄露到軸承或其他間隙部位，對工藝過程產生污染。隨著電子技術的發展，變頻器的控制精度越來越高，變頻器在很多場合已經可以替代磁粉離合器，實現張力的精確控制。

二、應用需求

以東莞一家機械制造商為例，設備放卷材料是厚度為 0.08mm ，寬度為 900 ～ 1200mm 的薄紙，對放卷有如下要求：

  • 放卷速度穩定

放卷速度為 20～200m/min ，可平穩啟動停止。

  • 張力均衡并可調

按照設定的張力，保持最小的波動范圍，保證紙張放卷的松緊度。同時，根據材料 的寬幅和最大卷徑不同，可方便調節設定張力。

  • 放卷輥力矩方向能切換

紙張上膠水面不同時，需要翻轉，力矩方向就必須改變。

三、麥米電氣行業解決方案

1、MV600T變頻器概述

MV600T是麥米電氣開發的張力控制專用變頻器，能夠自動控制輸出轉矩或自動調節被控牽引機的速度，從而使帶（線）材上的張力保持恒定,適用于造紙、紙加工、印染、包裝、電線電纜、膠粘帶、紡織、皮革、金屬箔加工、纖維、橡膠等行業。對于收、放卷的控制，變頻器內部自帶卷徑計算模塊，能夠自動計算卷筒直徑的變化，使得張力控制更加精確。使用MV600T變頻器可以完全替代力矩電機、直流電機、張力控制器等而獨立地構成張力控制系統，相對于傳統的張力控制器加變頻器控制方案，使用本變頻器可以使系統更簡潔、降低成本、易于維護并且獲得更為穩定的控制效果。

2、系統方案

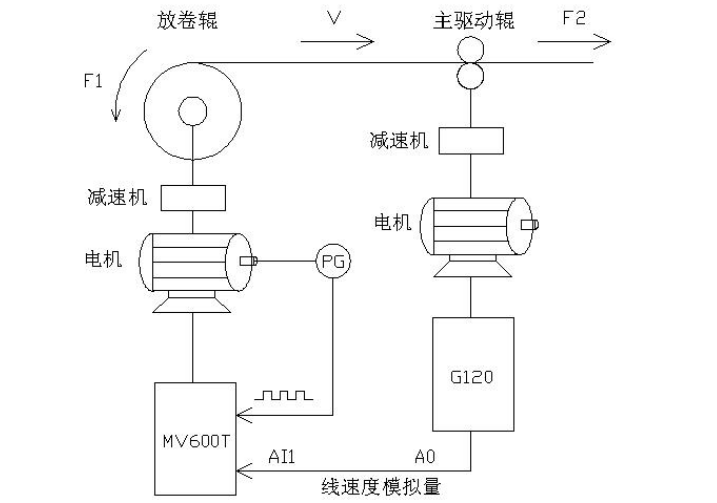

放卷變頻器用麥米電氣MV600T張力專用型，功率為 11kw。采用開環張力轉矩控制模式，被動放卷，并加編碼器，做閉環矢量控制，保證轉矩的穩定性。生產速度由原系統主驅動變頻器西門子 G120 給定。下圖為系統配置的原理圖。


3、改造效果

麥米電氣MV600T是張力型專用變頻器，對張力有很好的控制精度，在該客戶復合機生產線200m/min的線速度下張力控制效果良好，替代了客戶原來采用的三菱磁粉離合器加三菱張力控制器的方案，為客戶節約了成本并解決了線速度高時磁粉離合器發熱嚴重等問題。
