電子凸輪在直管追剪機上的應用
其他 電子凸輪在直管追剪機上的應用
MC280系列 PLC在直管追剪機上的應用



一、概述

目前的工業生產中，各種材料的定長裁剪是整個生產過程中非常重要的步驟，隨著自動化技術不斷的提高，運動控制系統的愈加成熟，定長裁切設備從傳統的停剪，逐漸發展到追剪，追鋸，大大提高了工作效率，同時由于飛、追剪的同步切割性能，相對而言也可以減少電機功率，在成本上也可以有一個比較好的控制。



二、直管追剪機方案

1、系統需求

本系統主要由追剪和收卷料兩部分組成，卷料軸上安裝編碼器作為電子凸輪的主軸，切料軸作為從軸，切刀使用同步信號啟動。要求在主軸不停的情況下切出定長的產品，這個動作由電子凸輪完成，也是整個系統的難點。麥格米特MC280運動控制器自帶電子凸輪功能，可輕松完成該需求。

2、系統配置方案說明

系統組成：HMI + PLC + 伺服電機

系統方案的重點是控制中心----PLC。

選用麥格米特MC280運動控制器凸輪版MC280- 1616BTA6。

3、系統方案要點

該案例的要點在于電子凸輪，現在工業中傳統凸輪成本高難度大，使用電子凸輪不僅節約成本，并且使用靈活，便于修改。只是在使用電子凸輪時，要注意運動曲線要做的盡量平滑，在追剪中要考慮切刀來回的時間是否和整個設備的周期有沖突，加減速時的最高扭矩是否電機可以承受等。。

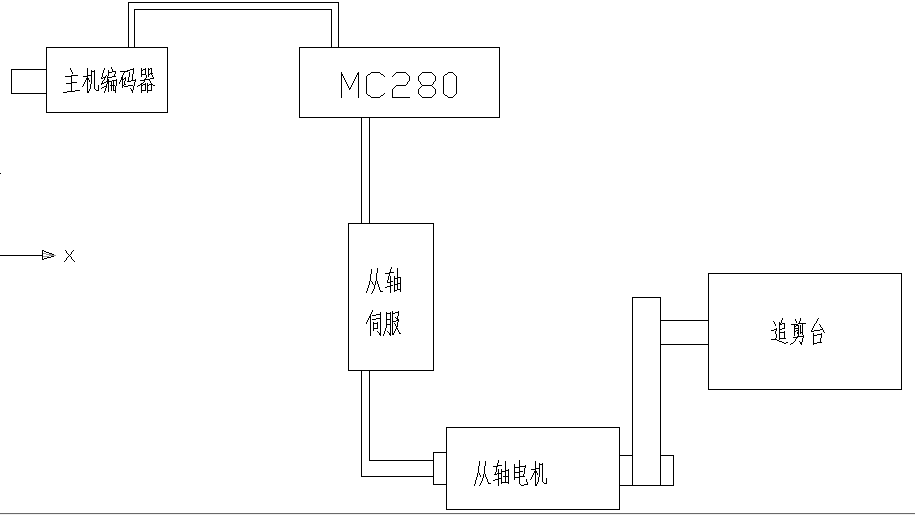

4、系統圖

QQ圖片20151207120936



三、應用總結

麥格米特MC280系列運動控制器自帶8路單向高速計數或4路AB相計數，8路高速脈沖輸出。擁有直線插補圓弧插補，同步跟隨，電子齒輪，電子凸輪等功能，適合運動控制以及軸數要求較多的場合。PLC主機自帶這些功能也意味著應用中有更簡單直觀的系統配置。
