繞線機應用方案
其他 繞線機應用方案
繞線機應用方案

一、概述

全自動飛叉式繞線機采用微電腦控制，中文界面，可同時記憶多組參數，操作簡便易學。

本文描述設備屬于四工位繞線機，包括自動繞線、自動排線、自動換槽、自動纏換向器角、自動夾剪線頭線尾。采用精密滾珠絲桿進行排線，所繞的線包整齊、緊密一致。

全自動繞線機能全方位提升產品質量，提高生產效率，減少線材損耗。主要用于音響馬達、汽車馬達、玩具馬達、電動工具馬達、小家電馬達等各類微電機的高品質繞線。



二、控制方案

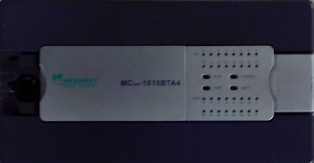

1、控制方案如下圖所示：

C:\Users\megmeet-yincheng\Desktop\G5L8K~WQ]ISZLF{LS[@`J_T.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpg

2、定位控制

MC280運動控制器具有G代碼功能，無需復雜編程，可輕松實現8軸定位控制，兩軸圓弧插補，三軸螺旋插補，兩軸和三軸直線插補。

3、氣缸控制

G代碼編程中通，可插入子程序，即可通過編寫I/O應用子程序來控制氣缸

4、產品加工方式多樣化

通過對編輯的程序以及參數的保存來實現對不同產品的加工控制

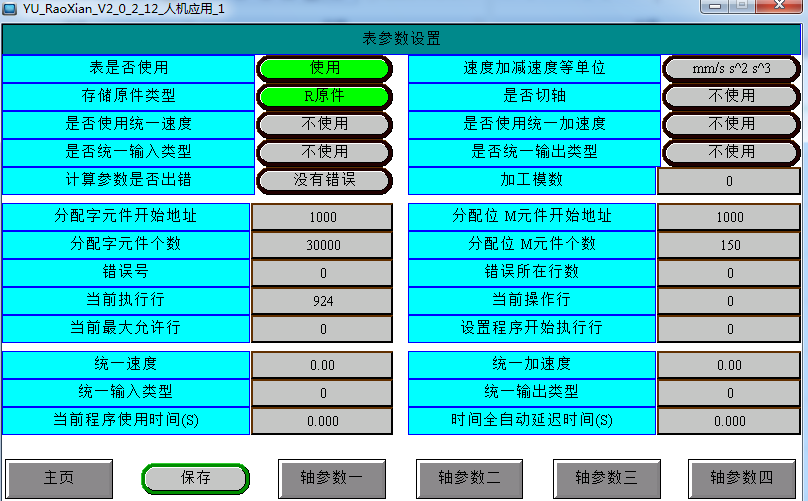

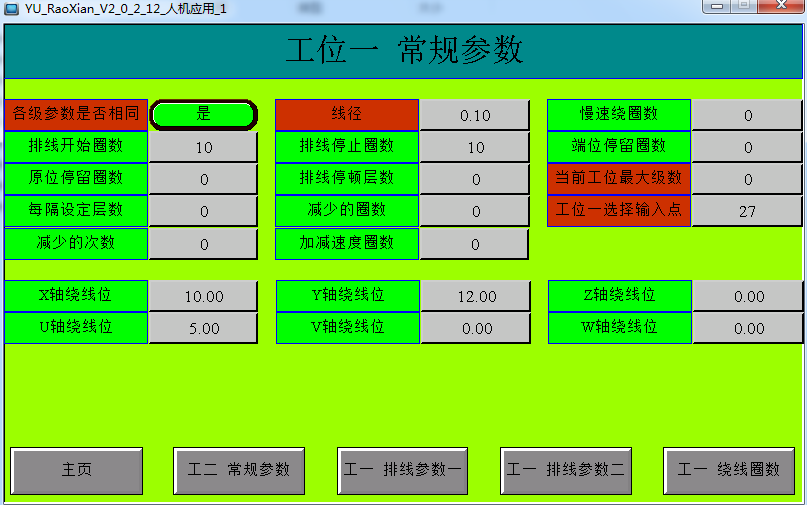

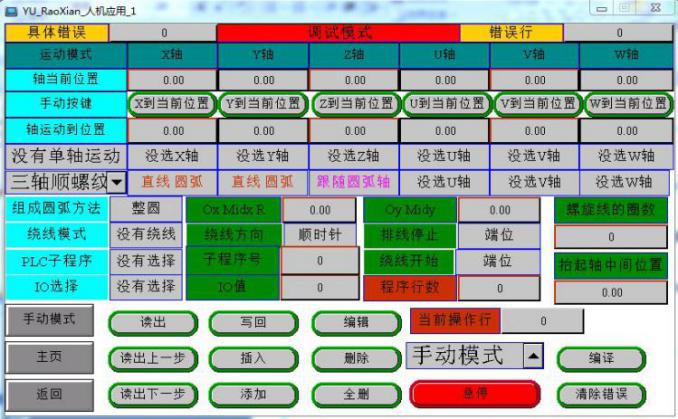

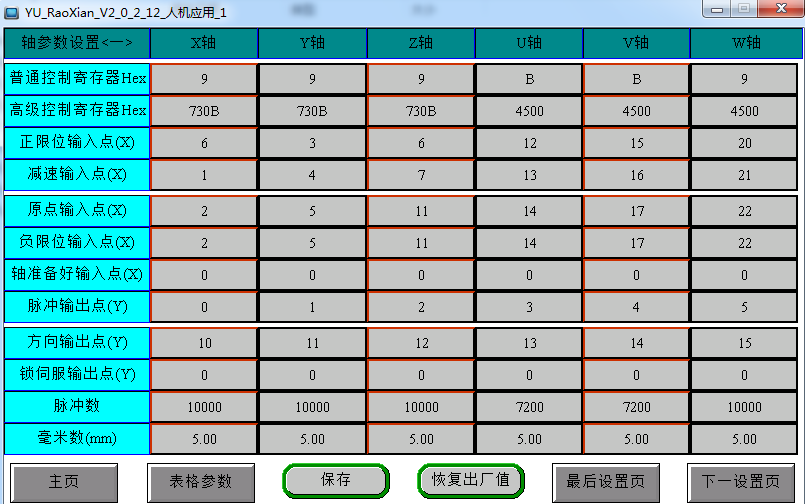

5、軟件設計過程如下所示：




                                      C:\Users\megmeet-yincheng\Desktop\{51__B[8RMK3%C74OO`TSFR.jpgC:\Users\megmeet-yincheng\Desktop\)3Q5RFUIRT4XYJU2821DVEM.jpg



三、總結

1、MC280 G代碼功能無需復雜編程，輕松實現復雜運動控制、 直線插補、圓弧插補、螺旋插補、法線插補、切線插補 ；

2、支持PLC所有應用指令 ；

3、支持64個子程序可輕松實現G代碼程序與PLC應用程序配合使用；

4、PLC最大支持8個單軸（Y0~Y7)脈沖端口 ；

5、G代碼程序支持添加、刪除、插入、寫入、讀出、保存等功能，可方便用戶輕松查看，修改程序；

6、程序運行支持單步、半自動、全自動功能，方便用戶調試。
