電子凸輪在拋光機上的應用
金屬焊接與加工 電子凸輪在拋光機上的應用
電子凸輪在拋光機上的應用





201212291049559328

一、概述

手機鏡片拋光機用于手機鏡片的初加工，通過機械表面磨削、拋光液化腐蝕，從而達到手機玻璃側面平整，光滑。

該系統原來方案是液壓系統控制拋光旋轉凸輪擠壓主旋轉軸上的鏡片以達到拋光目的。此方案由于從軸跟隨上無法做到快速精準，所以拋光鏡片不均勻，廢品率高。

采用麥格米特MC280運動控制器的電子凸輪功能替換液壓系統，在主軸旋轉過程中，拋光副軸快速精準地跟隨主軸前進和后退，從而提高了拋光鏡片的精度，降低了廢品率, 同時拋光鏡片的大小還可隨意更改。



二、控制要求

1、對于不同尺寸的工件，只需在觸摸屏上輸入長、寬、倒角半徑等數據，拋光機即按新的手機鏡片輪廓進行加工；

2、工件各部位要求拋光均勻，所以在拋光工件的不同部位時，主軸的旋轉速度需要隨時調整。

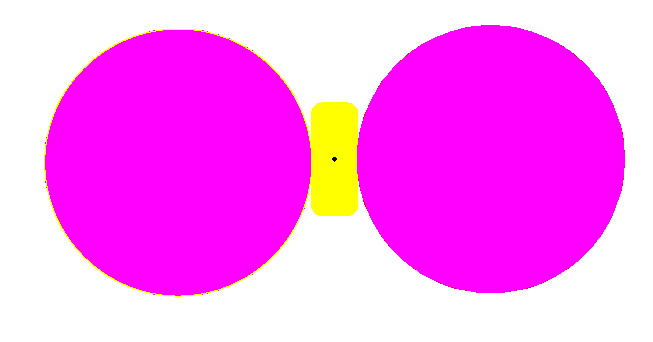

拋光過程示意圖如下：

3552421021403410332781

                                 副  軸                             主  軸                         副  軸





C:\Users\zheng\Desktop\圖片3.png圖片3

三、控制方案

系統主要IO:

  1. 機座夾具：通過油壓電磁閥控制（將多塊毛坯<鏡片>堆積夾緊，一起加工,中間用海綿布間隔）；
  2. 主軸（旋轉軸）：通過伺服電機帶動(可變速)；
  3. 副軸（跟隨軸）：電子凸輪控制(根據主軸的轉動置前后移動)；
  4. 毛刷旋轉機構：變頻器控制（副軸帶動毛刷轉筒旋轉，速度可調）；
  5. 轉筒上下移動機構：變頻器控制，速度可調（工作時，轉筒毛刷上下移動使工件拋光更充分）；
  6. 拋光液循環泵：拋光過程中，一直向工件噴灑拋光液。

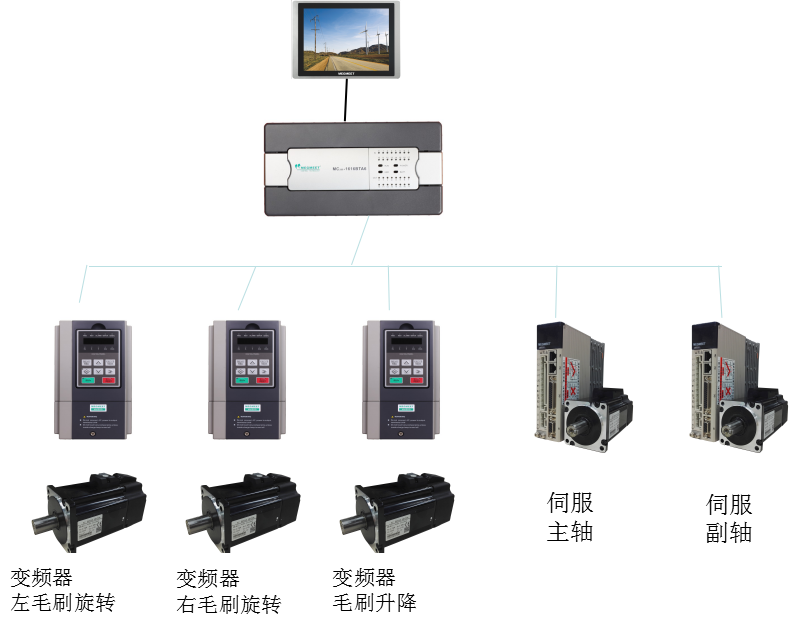

系統控制圖如右圖所示：

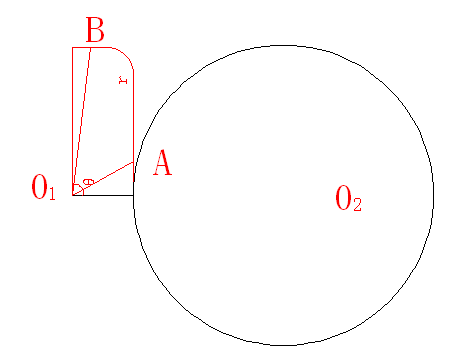

電子凸輪說明：該系統主要實現一主一從的曲線關系。主軸在轉動的同時，從軸跟隨運動，根據幾何關系可以得到主、從軸的位置關系，再根據脈沖當量算出脈沖數填入電子凸輪表即可。如下圖，拋光鏡片各部分時，保持拋光輪和主軸鏡片相切，只需求出中心點01和圓心O2之間距離即可算出副軸凸輪表。

1767687631403410332828

四、項目總結

1、MC280系列PLC運動控制性能強大，最多可控制8軸，單軸最高脈沖頻率可達200KHZ，支持2、3軸多種插補，電子凸輪支持一主四從或者四主四從模式，運行可靠，完全能滿足客戶的精度、效率需求；

2、通過標配的Modbus功能控制變頻器，降低成本，抗干擾性好；

3、MC系列PLC的子程序功能，無需將程序全放在主程序中完全掃描，減少了程序調試周期以及掃描時間；

4、MC280系列PLC軟元件資源豐富(寄存器地址D0-D7999、R0-R32767)、內存容量大，完全滿足電子凸輪等需要大量占用軟元件的系統設計。
