轉杯紡紗機應用方案
紡織印包 轉杯紡紗機應用方案
轉杯紡紗機應用方案

一、轉杯紡紗機簡述

轉杯紡紗是通過高速回轉的轉杯及杯內負壓完成纖維輸送、凝聚、并合、加捻成紗的一種新型紡紗方法,屬于自由端紡紗范疇。當前轉杯紡紗機通過分梳輥將喂入分子梳成連續不斷的纖維并隨氣流均勻地輸入轉杯，由引紗卷繞機構將轉杯紡的紗引出并卷繞成紗筒。轉杯紡紗使加捻與卷繞分開，解決了高速和大卷裝間的矛盾。

轉杯紡紗與傳統的環錠紡紗相比，具有高速高產、大卷裝、縮短工序、改善勞動條件、使用原料廣泛、成紗均勻、結雜少、耐磨和染色性能好等特點。因此，轉杯紡紗是目前技術上最成熟、應用面最廣、經濟效益十分顯著的新型紡紗方法之一。



二、轉杯紡紗機方案

1、系統需求

案例中轉杯紡紗機總共320錠，分為16節，每節20錠。每錠有40個輸入點，62個輸出點。主控制器要求帶12路輸入用于測速、啟動等；帶10路輸出用于啟動變頻器、報警等。

機器共需要7路變頻控制，分別為：紡杯、風機、分梳、引紗、喂棉、橫動和除雜。

系統需有觸摸屏可進行參數設定和參數顯示。系統還需帶有遠程控制、監控、定位功能。

2、系統配置方案說明

觸摸屏：選用麥格米特7寸觸摸屏，用于參數設定和顯示。

主控制器：選用麥格米特MC200系列PLC，加無線通訊定位模塊CGP。MC200系列PLC帶3路通訊通道，一路用于CGP無線通訊定位模塊，一路用于連接觸摸屏，一路用于控制7個變頻器。

從控制器：機器分16節，每節做為一個從站，由麥格米特MC100系列PLC控制，共16站。每個從站之間采用MCBUS協議通訊，并通過MODBUS協議與觸摸屏進行通訊連接。

3、麥格米特配置方案

HMI：MZ600-TT07P4B

主PLC：MC200-2012BRA + MC200-CGP （20入12出）

從PLC：MC100-3624BRA + MC100-0016ERN +MC100-0016ERN + MC100-0808ERN （44入64出）×16套

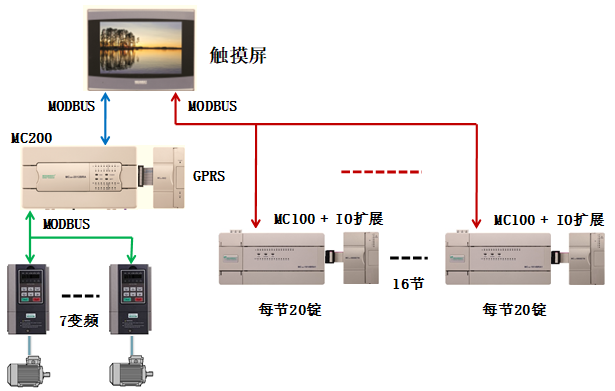

系統框圖如下圖所示：

4、系統方案要點

該案例的要點就是通訊?；旧险麄€系統都是通過通訊進行控制和數據傳輸。觸摸屏與主PLC，觸摸屏與從站PLC，主PLC與變頻器，各個從站PLC之間均是通過通訊來控制和傳送數據的。所以編寫程序時，通訊部分就顯得尤為重要，既要保證通訊的正確輪詢，又要盡量減少通訊時間，以滿足數據傳送速度既快且準確的要求。

麥格米特PLC提供了MODLINK指令，該指令無需程序員去編寫通訊輪詢的邏輯，也無需去一條一條編寫通訊指令，只需完成MODLINK表格的數據填充，PLC即會自己循環執行每條通訊，還不占用掃描時間，通訊既快又方便。

MCBUS通訊協議是麥格米特PLC的內部通訊協議。使用MCBUS通訊協議，無需編寫指令，只需設置好通訊參數，即可使連接的各個PLC之間可以自動相互交換部分D元件和M元件的數值，既快捷又方便。

CGP是麥格米特自己研發的無線通訊定位模塊。CGP具有遠程數據傳輸、調試升級PLC程序、GPS定位等功能，能滿足設備要求的遠程控制、監控、定位的要求。



三、總結

麥格米特PLC提供MODBUS、MODRW、MODLINK等通訊指令，還擁有麥格米特內部的MCBUS通訊協議，可根據不同的需求選擇不同的通訊協議或通訊指令。應用范圍廣，且方便易用。

麥格米特自主研發的CGP無線通訊定位模塊，具有GPRS數據傳輸、中英文短信收發、遠程調試升級PLC用戶程序、GPS實時定位、模塊自身檢測等功能。齊全的功能能滿足不斷發展的現代工業遠程通訊需求。CGP還可與通用的組態軟件一起構建數據中心，對各地的所有設備、機械進行數據記錄、統籌管理等，功能強大。
