裁皮機應用方案
數控機床 裁皮機應用方案
裁皮機應用方案

一、概述

自動裁皮機用于各行各業的片材、卷材的分割與裁切。它不需要任何模具，通過系統軟件的控制，直接對產品進行裁切。

只要在操作平臺上設置相應的參數，CCD通過電腦傳輸指令給裁切機，裁皮機就根據接收的設計圖稿進行裁切，自動化程度高，操作簡單。



二、系統要求

1、本文中所講為雙機頭裁皮機，雙機頭裁皮機可以兩個機頭同時工作，互不影響?？勺杂汕袚Q單、雙機頭工作；

2、可選擇切割全段產品，也可選擇切割半段產品，還可選擇在材料上繪制精準的圖稿；

3、可切割直線、圓?。?/p>

4、可在產品上進行高速繪圖，可打孔；

5、CCD通過電腦傳輸相應的指令給裁切機，裁皮機根據接收的設計圖稿進行快速裁切。



三、系統方案

2538997881403422224890

1、設備介紹：

X軸：驅動橫梁沿X軸；

Y軸：驅動橫梁沿Y軸；

Z軸：驅動切割刀具Z軸；

W軸：驅動切割刀具旋轉，定位刀刃切割方向；

S軸：震動切割刀具，驅動切割刀以18000rpm的速度旋轉（速度不需要調節），并通過曲軸機構將切割刀具轉換成上下震動；

H軸：鉆孔機構，一臺伺服電機驅動兩套鉆孔機構的鉆具，按照設定的速度旋轉，同時兩個氣缸可以分 別帶動鉆具上下運動（單向閥）；

L軸：劃線機構，用一個氣缸驅動劃線筆上下運動（單向閥），吸風區電磁閥：12個，系統根據當前裁皮機的加工位置，當切割刀具位于吸風區臨近區域時，該點輸出 ，

吸風區域產生負壓吸附工件；

2、CCD圖形通過電腦解析成運動軌跡，再通過MODBUS通訊將運動軌跡發送給PLC；

3、 風門開啟算法右圖為風門區域分布圖，按虛線部分將12個風門分為6個工作區，根據軸的當前位置將與該工作區相連的4個風門打開；

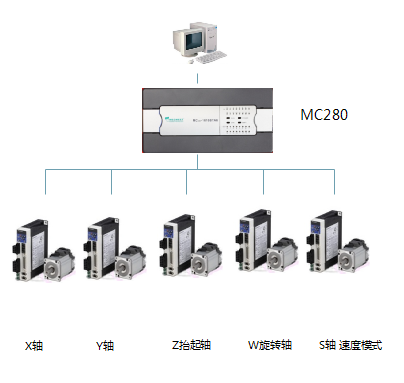

4、 硬件系統方案如下圖所示

2100566831403422224875

四、總結

1、MC280最多可控制8軸高速脈沖輸出，可同時支持2組插補；

2、完成一個圖檔復雜只需幾分鐘,適合小批量生產，不需要專用刀模；

3、定位精確度可達±0.05mm；

4、切出來的產品效果等同于刀模成型產品,同時沒有激光機打樣造成的邊緣燒焦現象；

5、產品厚度可以達到很厚，產品種類多。
