工業微波設備應用方案

一、工業微波設備簡述

微波是指頻率為300MHz-300GHz的電磁波，是無線電波中一個有限頻帶的簡稱，即波長在1米（不含1米）到1毫米之間的電磁波。微波頻率比一般的無線電波頻率高，通常也稱為“超高頻電磁波”。

微波加熱與傳統加熱方式完全不同，它是使被加熱物體本身為發熱體，不需要熱傳導過程，因此，盡管是熱傳導較差的物體也可以在極短時間內達到加熱干燥的目的。微波具有熱效應和生物效應雙重殺菌功能。

將微波的這些性質特點利用到工業上，并且做成設備運用在生產線上，這就是工業微波設備。

工業微波設備主要有加熱、殺菌、干燥等作用，廣泛應用在食品、木材、化工產品、制藥、紙類等行業。應用結構有：隧道式、窯式、柜式等幾種類型。

二、工業微波控制方案

麥格米特研發和生產的工業微波電源------Wepex是最先進的工業微波電源。其功率連續可調，24小時連續工作。通過通訊由麥格米特PLC智能控制。液晶觸摸屏人機界面，可實現單人操作。

實際應用要求不同，微波設備的設計功率也不同。根據設備上微波電源的數量及設備的其它輔助要求，選用麥格米特不同的PLC型號------MC200或者M(jìn)C100主模塊極其擴展模塊。

用麥格米特MZ600系列觸摸屏作為人機操作界面；用麥格米特驅動器來控制傳動電機。

以做過的一款隧道式工業微波設備為例，來講解麥格米特PLC在工業微波上的應用。

1、設備需求；

設備上安裝磁控管多達170多個，即有170多個工業微波電源。其中若干個微波電源連到一塊通訊板上，PLC通過與通訊板通訊，達到控制工業微波電源功率的目的。

PLC與通訊板之間是通過RS485自由口協議進行通訊的。故此處會用到麥格米特PLC的自由口協議通訊功能，以及CRC校驗功能。

設備輔助要求：15路熱電偶測溫，15個壓力傳感器，16臺變頻器。

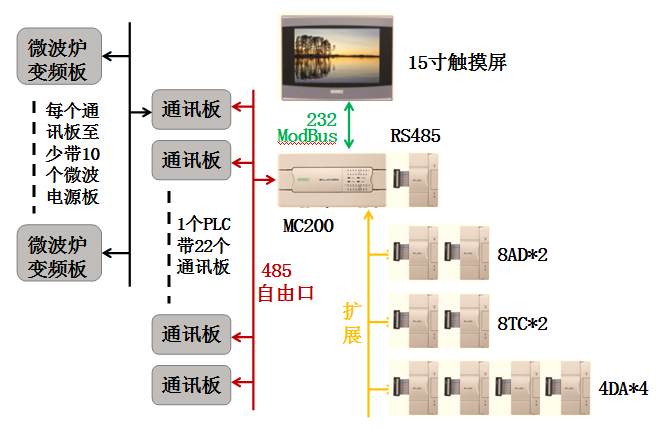

具體結構如下圖所示。

2、麥格米特系統配置；

控制器：麥格米特PLC：MC200-4040BRA

擴展模塊：RS485，8TC，8AD，4DA，016ERN，0008ERN

觸摸屏：麥格米特HMI：MZ600-TT15P

變頻器：麥格米特VFD：SVM-4T2.2

三、總結

該設備中，PLC通過RS485通訊（自由口協議）與22塊通訊板進行通訊連接。每塊通訊板控制若干個工業微波電源，對微波的啟停和加熱功率進行控制。

使用麥格米特PLC自由口通訊功能，發送數據使用XMT指令，接收數據使用 RCV指令。同時使用CRC校驗指令對傳輸和接收數據進行校驗。

由于PLC要與多達22塊通訊板輪流通訊，而每塊通訊板又連接若干個微波電源，即PLC輪詢到一塊通訊板時，就要讀寫多個數據。所以為了簡化程序，程序中使用變址方式來改變各塊通訊板的地址站號，同時也使用變址方式來讀寫各個微波電源的數據。

注意：

CRC校驗方式有幾種，要確定清楚是哪種校驗方式，以便正確應用相應的CRC校驗指令。
在用變址編程時，邏輯要搞清楚，否則很容易出現讀寫的數據混亂。
由于讀取的數據分高低位表示不同的意義，所以需要將讀取的數據進行分割處理。
