多軸收卷機應用
其他 多軸收卷機應用
多軸收卷機

一、概述

本文介紹的收卷機是指拉絲機后端的設備。一般拉絲機后面的收卷機采用2軸控制，同時收卷。但對一些大型的金屬絲生產廠來說他拉出的絲直徑不同，有時還不同時工作，這就需要設計一款每根絲都可以單獨收卷的收卷機。一般的小型PLC沒有這么多高速脈沖輸出，采用大中型PLC又成本很高，而麥格米特的MC200E系列PLC用在這里就非常合適。



二、控制要求

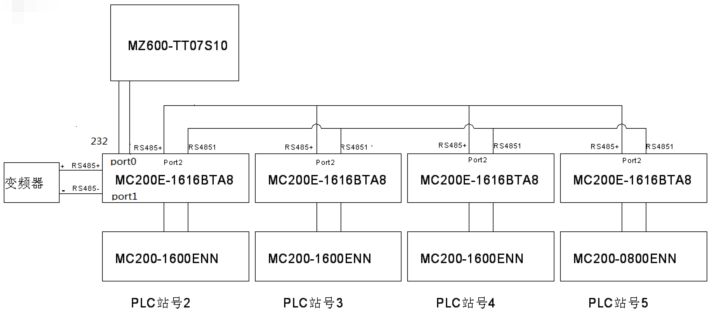

這里設計的是62個頭的收卷機，采用獨立的兩組來完成，每組控制31個頭。每個頭需要一個啟停按鈕，一個方向按鈕，一個斷絲檢測，一個高速脈沖輸出，一個方向控制。每組的框圖如下圖：



變頻器用來控制進絲的速度。

如果觸摸屏做主站，4個PLC做從站，則數據的讀取和寫入都會有延時現象。此處采用MCbus將4個PLC連接在一起，再由1個PLC與觸摸屏通訊的方式，這樣可以大大提高觸摸屏對PLC的數據讀取和寫入速度。

每個軸的控制根據不同線徑等信息在觸摸屏里設置。這里不做介紹。下面我們介紹觸摸屏，PLC和變頻器之間的通訊。



三、通訊

1、觸摸屏與PLC直接采用Modbus方式連接。PLC為從站，觸摸屏為主站。觸摸屏里裝置選擇MEGMEET，其他參數默認即可，X-Builder里通訊口0選擇為Modbus。通訊參數和觸摸屏一致；

2、PLC與變頻器之間也采用Modbus方式連接。PLC為主站，變頻器為從站；

3、PLC與PLC直接的通訊

PLC與PLC之間采用MCbus通訊連接。

MCbus 是麥格米特開發的一種小型 PLC 網絡。 MCbus 在物理層使用 RS485接口，PLC 可以通過通訊口1直接接入。接入 MCbus 的 PLC 可以自動的互相交換部分 D 元件和部分 M 元件的數值，這使得網絡中其各 PLC 之間的訪問變得如同訪問自身元件般簡單方便。

MCbus 中，PLC 間的數據訪問是完全對等的（N:N 通訊網絡）。

MCbus 配置方便，大部分參數只需對0號 PLC 進行配置。支持在線修改網絡參數。能夠自動檢測到新加入網絡中的PLC。任何一個PLC 從網絡中斷開，其它 PLC 會繼續交換數據。通過 MCbus 中任何一臺 PLC 的相關 SM 元件，可以監測到整個網絡的通訊情況。

與觸摸屏連接的 PLC 設置為0號機。

在 MCbus 配置中，通過選擇不同的刷新模式來分配共享的 D 和 M 元件。

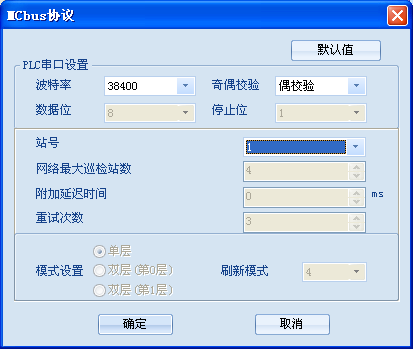

這里選擇第四種刷新模式。如非0號 PLC 則只需要選擇站號即可。

采用 MCbus 協議可將最多32臺麥格米特 PLC 連接在一起。（如下圖所示）

因為此協議是通過PLC硬件底層來完成通訊，所以通訊速度快，讀取其他PLC里的數據和讀取自身PLC的數據速度一樣快。觸摸屏只需要讀取一塊PLC的數據就可以把其他PLC的數據讀取出來。



四、總結

MC200E是一個功能強大的PLC，最多有8路高數輸出軸。通過它的高速運算，多端口高速輸出，多通訊口配置可以通過簡單的配置完成很復雜的控制要求。相對于其他運動控制器或運動控制型PLC有很好的性價比。
