貼標測試方案
數控機床 貼標測試方案
貼標測試方案

一、系統的組成

    1、麥米電氣PLC MC200E-4040BTA8 2臺；

    2、裝載視覺系統電腦一臺，Win7系統（裝載上位機、PLC與組態軟件）；

    3、伺服電機12個，步進2個；

    4、視覺相機4個；

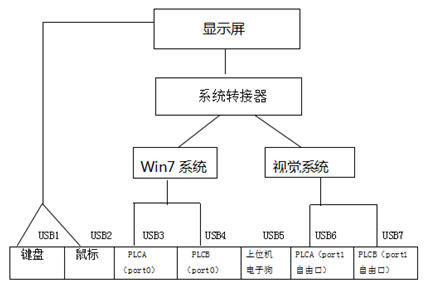

    硬件系統連接圖如下：


二、工作原理

1、通過孔板標定，測試，驗證設備的準確度及穩定性，如下圖所示： 定位34孔中心坐標位置，手動通過相機定位1、2、3孔的中心位置，然后利用矩陣計算剩余32孔的中心坐標位置，再手動設置任意一點中心坐標，通過相機檢驗其準確性；


2、相機標定，將第一步相機記錄的 34 孔位置在該板上標定出來，相機將坐標位置放入一二維碼中，肉眼所看到的二維碼越清晰，代表準確度越高；




3、貼標測試，如下圖所示，在 32 孔中心位置上貼上標簽；




4、貼標完成后，再通過視覺系統測得貼標位置，分析該設備系統的穩定性以及精度達不達得到要求，若不滿足 cpk （參考標準值），需重復上訴動作，直到達到標準為止，方可真正的貼標。



5、以上 PLC 與視覺系統通過 RS485 自由口協議進行通訊。

三、總結

1、MC200E —4040BTA 可支持多軸獨立運動，最多可支持8 軸，最高頻率可達200KHz ；

2、PLC 存儲容量可達 32K 步。有三個通訊口， PLC 之間支持麥米電氣內部通訊協 MCBUS ；

3、上位機組態軟件 Veiwpannel 應用簡便穩定。
