流延膜擠出機應用方案
橡塑機械 流延膜擠出機應用方案
流延膜擠出機應用方案

一、引言

流延薄膜具有優越的熱封性能和優良的透明性，是主要的包裝復合基材之一，用于生產高溫蒸煮膜、真空鍍鋁膜等，市場極為看好。隨著國內流延膜市場的需求提升，先進的流延膜機也有了廣闊的市場，自動化的流延膜生產線有著光明的前景。

流延膜擠出機通過加熱原料，擠壓原料漿，壓制冷卻，收卷包裝等過程，將原料顆?；蚍勰┘庸こ闪餮幽ぎa品。

二、控制要求

  • 不同原料的添加量控制

  • 模頭加熱溫度監控與調節

  • 牽引輥、冷卻輥、壓花輥同步

  • 收卷張力反饋、調節

  • 根據收卷長度進行切割、換卷控制



三、控制方案

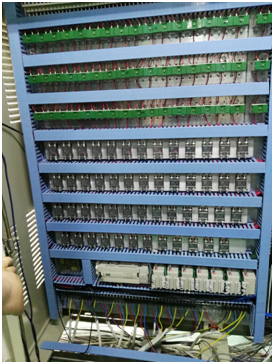

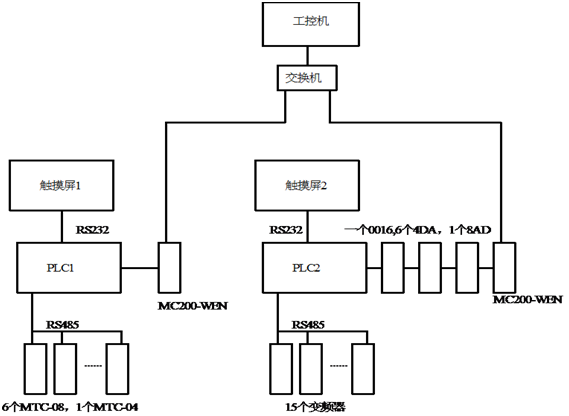

      因該生產線比較長（穿過三個房間），本系統把加熱部分和傳動部分分別進行單獨控制。加熱部分通過本地觸摸屏獨立控制加熱，傳動部分則通過本地觸摸屏進行單動和聯動操作。

     同時，在中控室里通過麥米電氣公司的組態軟件 ViewPanel 對整個流延膜控制系統進行操作。加熱、傳動、中控室之間采用以太網的方式進行通信。

     傳動系統： PLC 控制變頻器，調節喂料電機的轉速，實現原料添加量的控制。調節轉速保持牽引輥、冷卻輥、壓花輥的同步。

     加熱系統：通過 MTC 溫控模塊控制整體喂料、擠出等的溫度。 MTC 自帶 PID 控制，可精確、方便的控制50路溫度。




四、總結

      1 、MC200系列PLC計算速度快，穩定性高。

     2 、子程序功能，無需將程序全放在主程序中完全掃描，減少了程序調試周期以及掃描時間。

     3 、通過標準 Modbus 網絡控制變頻器，降低成本，抗干擾性好。

     4 、 ViewPanel 是一款麥米電氣組態軟件，與麥米電氣 MZ600 系列觸摸屏無縫連接。即 ViewPanel 與 MZ600 觸摸屏共用 View Builder 開發平臺。設計者編輯好界面后，可自由選擇使用觸摸屏或是使用組態軟件來運行控制，而無需重復設計界面。

     5 、 MTC 是一款麥米電氣自主研發的溫度控制器，自帶 PID 自整定和多段溫度控制功能，控溫精度高。
