智能水稻催芽系統應用方案
食品藥品 智能水稻催芽系統應用方案
MC100系列PLC在智能水稻催芽系統上的應用



一、概述

催芽是人為創造適宜的空氣，包括溫度、濕度以及氧氣含量等條件，從而促使稻種更快發芽的過程。在其他條件相同的情況下，催芽播種比不催芽播種出苗快3天以上，而且苗更整齊一致，水稻成活率能提高5%—10%。因此無論采用哪種育苗方式，都應先催芽再播種。

智能水稻催芽系統在農業生產中應用非常廣泛，一般一個系統至少需要一個主機柜與五個輔助機柜組成，主機柜除了可以對輔助機柜的數據與狀態進行監控外，還可以對輔助機柜進行控制。

二、工藝要求

由于需要交換的數據不是特別多，所以本文采用麥格米特PLC特有的MCBUS協議聯網來進行數據交換。 MC100 PLC的RS232通訊口與觸摸屏通訊，觸摸屏的另外一個通訊口通過MODBUS協議與溫度采集模塊通訊，通過采集的溫度與設定的溫度比較，來控制加熱的通斷。

三、系統方案

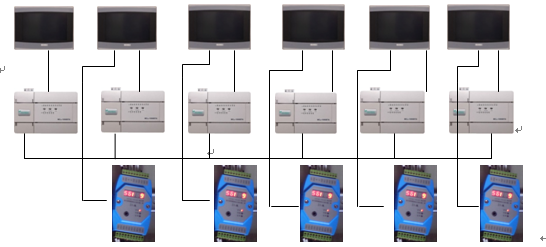

1、系統方案如下圖所示：

2、參數設置

在X_Builder軟件的通訊口選項中，選擇并設置好PLC的各通訊口參數。其中與觸摸屏通信的COM0口設置為Modbus協議，與各PLC之間通訊的COM1口則設置為MCBUS協議。利用MCBUS協議，各PLC之間不需編程即可進行數據共享，而且通訊穩定可靠，速度快。

3、系統優勢

1> MCBUS強大的通訊組網能力，無需編程即可實現聯網功能；

2> MC100系列PLC自帶模擬量通道，實現4-20mA的電流采集。

3> MZ500-TT07L-2觸摸屏自帶兩個串行通訊口，實現與PLC和溫度采集模塊之間通訊。

四、總結

麥格米特MC100系列PLC，自帶模擬量輸入、模擬量輸出和PT100溫度輸入，加上麥格米特PLC之間簡便快捷的MCBUS通訊協議，可輕松實現溫度采集，模擬量采集，通訊聯網功能，提高了系統的穩定性。
