住宅框架焊接方案
金屬焊接與加工 住宅框架焊接方案
住宅框架焊接方案

一、 產品介紹

裝配式住宅俗稱“拼裝房”，它的全稱是預制裝配式住宅。裝配式住宅是用工業化的生產方式來建造，將住宅的部分或全部構件在工廠預制完成,然后運輸?shù)绞┕がF(xiàn)場，將構件通過可靠的連接方式組裝而建成，在歐美及日本被稱作產業化住宅或工業化住宅。“拼裝房”只是部分零件進行了預制，到施工現場也要和傳統建筑一樣澆筑，并不是想象中的“搭積木”。因此房屋建成后從外觀上看與傳統住宅沒有明顯區別。

裝配式建筑主要包括預制裝配式混凝土結構、輕鋼結構、現代木結構建筑等。其中輕鋼結構建筑具有施工工期短、造價成本低、外界天氣對施工過程影響小等突出優點，在住宅建筑中應用越來越廣泛。

輕鋼住宅建筑中，構件相互連接的節點作為主要受力部位，非常關鍵。這些節點主要包含：柱與柱節點、梁與柱節點、梁與梁節點等方面。在整個設計過程中，大量采用方管柱作為節點進行相互連接，以保證節點結構可靠、安全，且施工穩定、簡便、安全，這樣可大大縮減現場焊縫的連接。


圖1  裝配式住宅

二、客戶介紹

安徽鴻路鋼結構（集團）股份有限公司成立于2002年，擁有合肥、武漢、金寨、重慶、渦陽，宣城等大型裝配式鋼結構建筑及智能停車設備研發制造基地，面積達200多萬平米，是目前中國最大的鋼結構企業集團之一。公司主營業務有鋼結構及其配套產品加工、鋼結構工業建筑、新型建材產品生產銷售、裝配式高層鋼結構住宅、定制化洋房、高端智能立體車庫制造運營、工業地產投資建設運營、綠色鋼結構房產開發等，產品銷往全球37個國家和地區。

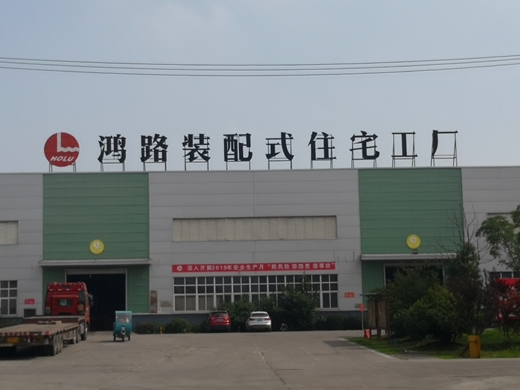

圖2  鴻路工廠

三、現場問題

成品方管柱是由一節方管與兩片擋板焊接而成。擋板材質為Q345，厚度在32mm~35mm之間；方管柱材質為Q345，厚度在12mm~20mm之間。方管柱開坡口，角度在25°~37°之間。客戶為提高效率，嘗試采用機器人焊接，但由于板材厚，間隙窄，多層多道焊，根部大量出現未熔合，產品合格率極低，亟待解決。

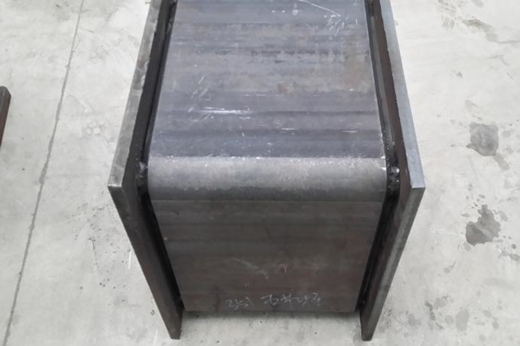

圖3  方管柱

四、麥米電氣推薦焊機設備及方案

針對客戶實際情況，推薦麥米電氣Artsen PM500FR焊機，采用碳鋼直流工藝。Artsen PM500FR是一款全數字高頻智能逆變焊機，可進行碳鋼、不銹鋼、鋁合金等材質的直流、脈沖全位置焊接。此款焊機有以下優點可以解決客戶問題：

① 高壓尋位、電弧跟蹤功能穩定可靠，多層多道焊接質量穩定。

② 搭載有“特殊能量控制的短路過渡”工藝，該工藝通過實時控制焊接電流和電壓，調節熔滴過渡特性和熔滴形狀，大幅增加熔深，消除未熔合，改善焊縫成型。

③ 通過全新控制方案和合理的工藝參數優化保證起弧柔，收弧穩定，保證焊縫整體質量。

④ 送絲機采用高性能數字電機、 碼盤反饋、四輪送絲和精確送絲機構來確保送絲穩定性，進而保證良好的焊接。

⑤ 配有模擬、數字等多種通訊方式，與專機、機器人通訊簡單快捷。

⑥ 防護等級更高、可靠性好、故障率低，可以保證長期大批量焊接，焊縫質量穩定可靠。


圖4  焊縫

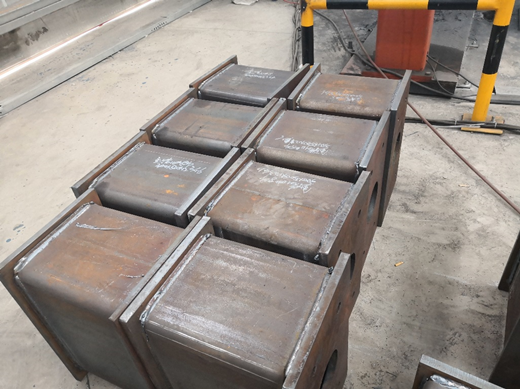

圖5  工件

五、效果對比



采用麥米電氣Artsen PM500FR，配合機器人焊接，焊縫成型美觀，飛濺小，根部融合穩定，合格率達96%，效率大幅提升，對比之前人工焊接，效率提升了4倍。



六、應用

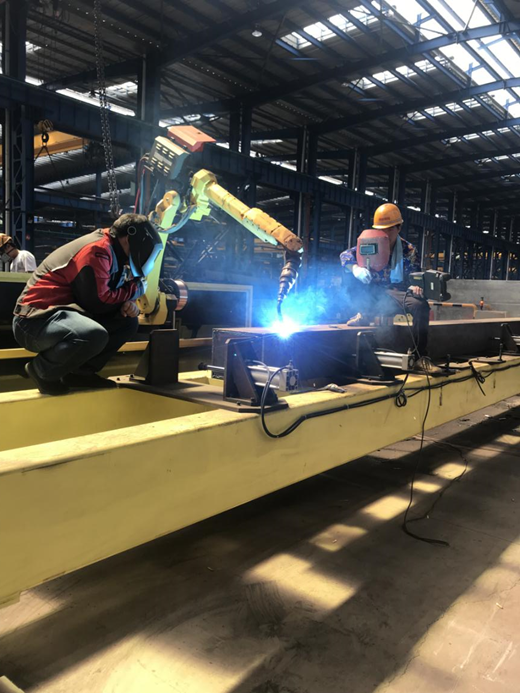

                                                                                               圖6  現場焊接
