全閉環驅動器解決方案
數控機床 全閉環驅動器解決方案
全閉環驅動器解決方案

摘要：本文通過兩個案例，結合行業特點和需求，簡明扼要地介紹了麥米電氣SPS全閉環解決方案及方案。用戶采用該驅動控制方案，有利于給其機械設備帶來性能和價值上的提升。

關鍵詞：車床，SPS驅動器，伺服主軸，全閉環，正余弦，絕對值，細分，分度，分頻



一、 引言

工具機床從來就是我們的工業基礎，大到汽車輪轂，小至一顆螺絲釘，實體制造業的各個環節都有機床制造產品的身影；從五金潔具到手機鐘表，從汽車高鐵到飛機火箭，與工具機床相關的產品越來越廣泛地滲透到了我們生活的方方面面 ……

二、麥米電氣SPS全閉環解決方案簡介

為解決因傳動環節帶來的對終端控制的偏差，我們有必要對控制目標加裝傳感器，作為反饋，用來修正因中間傳動帶來的偏差。

這里的中間環節包括如皮帶傳動，齒輪齒條，減速機，絲杠間隙，換輪組模道等，控制目標傳感器有編碼器，光柵、磁感應尺等。

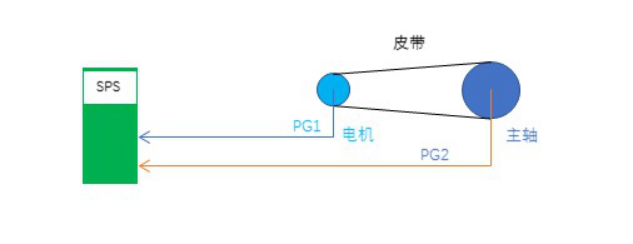

在對原有動力電機閉環控制的基礎上，通過在最終控制目標上加裝第二傳感器，引入驅動器構成第二閉環反饋，就是這里所說的全閉環方案。以車床為例，示意如下圖：


三、SPS全閉環解決方案特點

根據不同的分度控制精度要求，我們提供兩種形式的全閉環方案供選擇。一是主軸 PG和電機PG均選裝常用且成本比較低廉的光電方波增量編碼器；另外一種是主軸選裝可以多倍細分的正余弦編碼器，電機軸則安裝23bit絕對值編碼器。

   SPS全閉環解決方案有如下特點：

① 先進的電機控制算法，輕松驅動異步 /同步主軸電機

② 支持多種類型編碼器，正余弦多倍細分，使得目標控制更精細

③ 超強靜態鎖軸力，脈動小

④ PA/PB脈沖給定，支持差分指令、PLC正交脈沖或方向+脈沖指令，支持最高300KHZ輸入，覆蓋全轉速段要求

⑤ HPA/HPB正交/脈沖+方向差分脈沖給定，支持最高4MHZ輸入，覆蓋絕大部分系統，配合細分功能，達到對目標對象的精細化控制

⑥ 速度 /位置切換，脈沖指令速度，穩速控制精度±1rpm

⑦ 加減速迅速，加減速聲音流暢，控制干脆

⑧ 標準差分方波分頻輸出，支持脈沖回零或外部信號回零

⑨ 調試維護簡便，一鍵自動學習傳動比，多組功能碼監控定位判斷

四、 現場應用案例

案例一：正余弦+絕對值PG全閉環方案

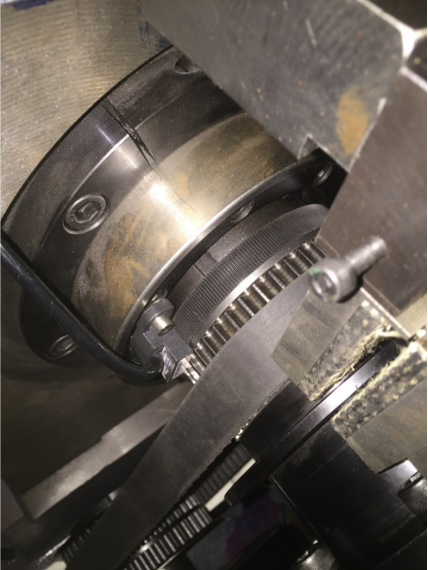

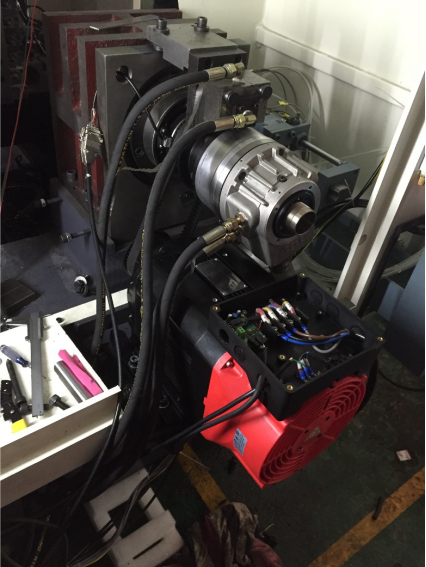

   案例配置：SYNTEC 21TB+SPS-4T5.5-DCL+MIGE 5.5KW伺服主軸+多摩川23bit TS5700 N8401+GUBOA GS=04A 256齒圈+同步帶

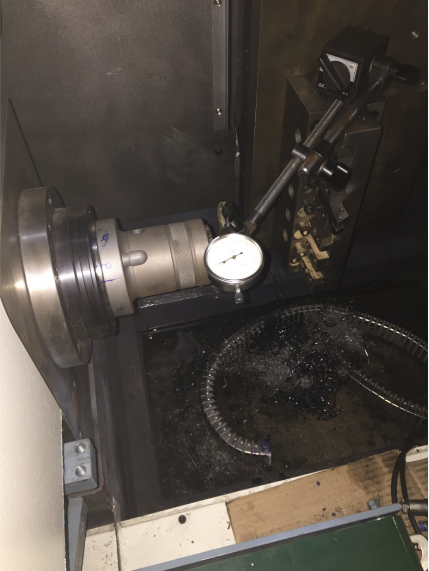

   控制精度：打表測試重復分度控制精度在1個絲左右

案例二：雙光電增量PG全閉環方案

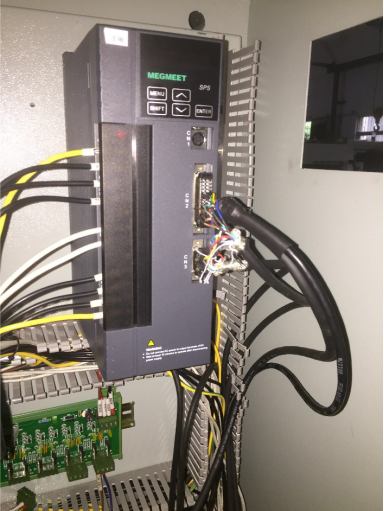

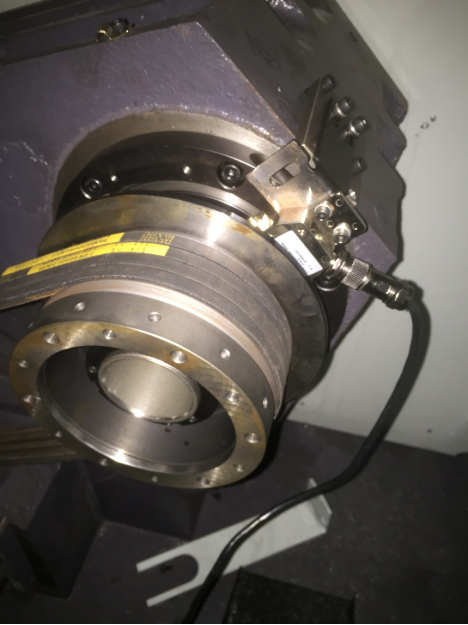

   配置：SYNTEC 21TB+SPS-4T5.5-DCL02+MIGE 5.5KW伺服主軸+多摩川2500線光電+磁感應光電2500線+同步帶



五、 結束語

無論科技怎么發展，社會如何進步，基礎制造業依然有它一展抱負的舞臺。從基礎制造業到高端制造，工具機床也朝著高、精、尖的方向發展，進而對機床控制系統、伺服驅動器、伺服電機、主軸、各類編碼傳感器等關鍵部件提出更高要求。國外高端機床技術的封鎖，產品出口的限制，無不彰顯高端制造對戰略性產業的重要性。麥米電氣順應市場需求，本著解決客戶痛點為初衷，不斷開發出各類行業細分產品，增強客戶產品的競爭力，給用戶帶來價值上的提升。
