一、系統配置及說明
系統配置8臺麥格米特MC200E系列PLC，分為送紙（1#站）、一色（2#站）、二色（3#站）、三色（4#站）、4色（5#站）、開槽（6#站）、開槽（7#站）和模切（8#站），每個部分獨立控制。
由于機器較長，要求機器首尾都要有觸摸屏進行控制，所以在送紙端配10.4”觸摸屏(以下簡稱大屏)，在模切輸出端配7”觸摸屏(以下簡稱小屏)。同時要求大屏可監控所有的PLC，模切和開槽的3臺PLC則共享數據并將數據送由小屏上監控。系統配置如下圖：
通過圖可知：
1、主站1#通過RS485/MODBUS與2#、3#、4#、5#、6#通訊，讀寫數據。大屏與主站連接，這樣可以監控所有PLC的數據；
2、6#、7#、8#站用麥格米特公司自主協議MCBUS聯網，無需編程，實現PLC之間數據共享，通過6#站與1#主站通訊，而7#站則與小屏連接；
3、2臺變頻器也是通過RS485通訊控制，節約成本；
4、設備滾輪較多，位置用AB相編碼器記錄。要求每轉一圈清零，這樣編碼器的數據就對應滾輪的位置；
5、由于編碼器較多，為了節約成本，編碼器選用600線，但精度不夠，MC200E支持4倍頻，這樣達到2400線，精度可提高4倍。
二、程序要點
1、MC200E帶有4個硬件Z相清零的編碼器，頻率50KHz
|
編碼器
|
A相
|
B相
|
Z相
|
|
C256
|
X0
|
X1
|
X10
|
|
C257
|
X2
|
X3
|
X11
|
|
C258
|
X4
|
X5
|
X12
|
|
C259
|
X6
|
X7
|
X13
|
2、編碼器 4倍頻技術
|
使能標志位
|
A相
|
B相
|
相關編碼器
|
|
SM100
|
X0
|
X1
|
C256
|
|
SM101
|
X2
|
X3
|
C257
|
|
SM103
|
X4
|
X5
|
C258
|
|
SM104
|
X6
|
X7
|
C259
|
3、MODRW通訊指令：MODBUS 通訊簡單指令

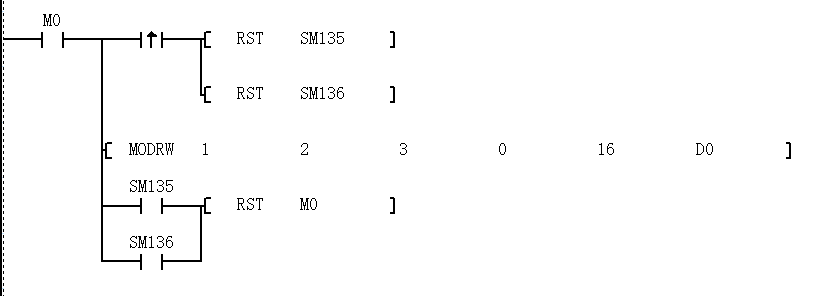

例如讀取從站2（從站是MC200E）的D0-D15的16個數據，保存到主站PLC的D0-D15。
MC200E的D0-D7999元件對應MODBUS地址是0-7999，程序如下：
4、MCBUS網絡，實現MC200E之間數據共享。刷新模式和共享數據如下：
共享數據是D7500-D7755，共256個數據，如果選擇模式17，網絡上最多連4臺，共享數據平均分配，其中#0號站：D7500-D7563，1#號站：D7564-D7627，2#站：D7628-D7591，每個站只能寫各自的地址數據，但共享區的數據都可以讀。
如果想讓數據與其它PLC共享，只要把數據移到共享數據就可以了，無需編寫通訊程序。比如把0#站的D0送到其它3臺PLC，只要在0#站的程序中加入MOV D0 D7500即可，非常簡單。
三、結論
該設備使用麥格米特MC200E系列PLC后，運行穩定可靠，操作簡單，編程方便，節約了客戶的成本。
綜合起來MC200E在該設備的應用，具有以下特點和優勢：
1、集成4個AB相編碼器，支持Z相硬件復位，清零快速準確，達到微秒級；
2、4倍頻技術，控制精度更高 ，也節約編碼器的成本；
3、MCBUS網絡只需簡單組態，無需編程，縮短客戶編程調試周期；
4、MODRW一條通訊即可實現MODBUS讀寫，簡單方便，免除了客戶編寫MODBUS通訊幀的煩惱，節約了開發周期；
5、多達3個通訊口，1個RS232用于計算機編程調試，2個RS485與觸摸屏、 變頻器及 PLC之間通訊；
6、PLC 抗干擾能力強，保證通訊暢通快速 。
