直進式拉絲機應用方案
金屬焊接與加工 直進式拉絲機應用方案
直進式拉絲機應用方案

一、應用概況

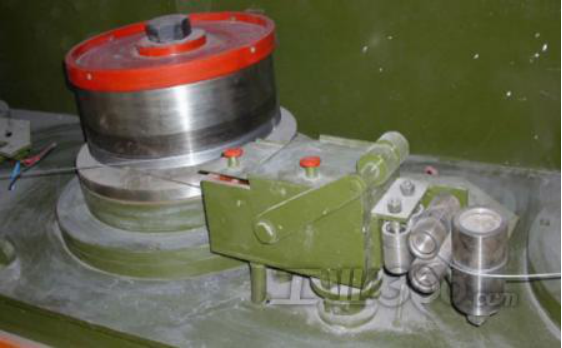

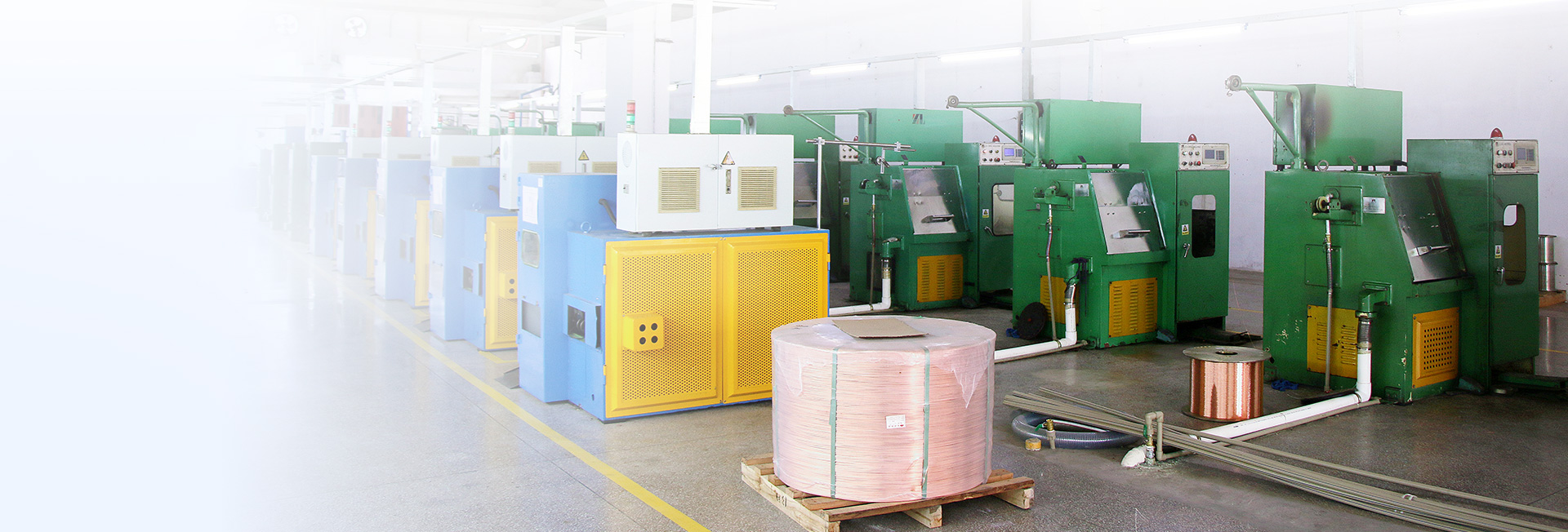

直進式拉絲機是常見的金屬線材加工設備中的一種，可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等，進行伸線加工。根據加工線材和加工工藝要求，拉拔頭一般有3－10個，在每一級拉拔牽伸處配置一氣缸用作該級的張力檢測，用以實時調整該級轉速。目前各級之間的速度基本上都采用交流變頻控制技術，并采用觸摸屏存儲工藝參數和生產數據等，自動化程度高、操作方便、拉拔的產品質量高。


二、應用需求

  • 根據現場電機情況，要求變頻器具有開環或閉環控制

  • 加、減速時間短，變頻器響應夠快，速度穩定性好

  • 低速點動穿模，電機滿載時，變頻器啟動力矩要夠大

  • 現場金屬粉塵較大，防護等級要求較高

  • 支持現場總線通訊


三、麥米電氣行業解決方案

1、比例同步傳動部分

1.1 模擬量解決方案

    1.1.1 完全模擬量快速跟隨模式

      該模式是將PLC計算得到的同步速度指令通過模擬量的方式發送至各級變頻器，變頻器快速、準確響應，達到各級比例同步。

    1.1.2 模擬量疊加快速跟隨模式

      該模式由PLC計算出各級傳動主速度，作為變頻器主頻率給定，變頻器根據各汽缸位移傳感器進行張力PID計算出輔助速度，作為變頻器的輔助頻率給定，主、

      輔疊加使各級比例同步。

      在用模擬量進行控制時，還可以利用MV系列變頻器內置的RS485接口，通過MODBUS協議將各變頻器的當前狀態讀取到PLC中去，便于觸摸屏監控。

      模擬量控制是早期常采用的控制方式，它不受變頻器型號的影響，因?yàn)樽冾l器都支持模擬量頻率給定，在損壞時更換來的更方便。

1.2 通訊解決方案

    1.2.1 PROFIBUS-DP總線模式

      麥米電氣提供PROFIBUS-DP通信模塊，插卡選件，可內置于變頻器。

    1.2.2 CANOPEN總線模式

      麥米電氣提供CANOPEN通信模塊，插卡選件，可內置于變頻器。

     現場總線方式現場布線簡單，越來越多地得到客戶和系統集成商的認可。

     無論是模擬量方案，還是通訊方案，根據現場電機是否帶編碼器，麥米電氣MV系列變頻器均能適應。開環選用MV300系列，閉環選用MV600系列，MV600系列

     可配各種電機編碼器選件卡。

2、收線輪傳動部分

2.1 速度模式解決方案

收線輪傳動部分一般也有張力桿，張力桿信號可給變頻器或PLC微調處理，收線變頻器可工作在速度模式，根據速度給定方式不同，分為模擬量給定和通訊給定。根據收線電機有無PG，變頻器可選擇工作在開環矢量或閉環矢量模式。

2.2轉矩模式解決方案

轉矩模式一般要求收線電機帶PG，變頻器工作在閉環矢量模式，根據有無張力桿，可選擇開環張力轉矩模式或閉環張力轉矩模式。麥米電氣提供張力專用變頻器MV600T，通過控制電機的輸出轉矩來保持收線張力恒定。

麥米電氣MV系列電流矢量變頻器在以上幾種系統構成方式上都有批量成熟應用，廣泛應用于焊條、焊絲(氣保焊絲、埋弧焊絲、藥芯焊絲等）、鋼絲（高、中、低碳鋼絲，不銹鋼絲，預應力鋼絲，輪胎鋼絲，膠管鋼絲，彈簧鋼絲，鋼簾線等）、電線電覽（鋁包鋼絲、銅絲、鋁絲等）、合金絲等各種金屬線材的加工。這些系統還具有如下功能：精確計米、定長自動減速并停車、 斷線檢測并自動停車、任意卷筒正反點動及左右聯動、各種故障信息及處理信息顯示、各種運動信息監控。此外系統還支持任意配模工藝，模具磨損后通過調諧自動補償，不易斷絲。并設有跳線裝置可任意切除卷筒拉拔，以適應不同的工藝。
