伺服主軸整體解決方案
數控機床 伺服主軸整體解決方案
伺服主軸整體解決方案

摘要：本文介紹了麥米電氣SPS的三種伺服主軸整體解決方案。

關鍵詞：車床，SPS驅動器，伺服主軸



一、 引言

有沒有一款產品，能夠全面覆蓋幾乎所有伺服主軸行業的應用？

答案是肯定的，那就是麥米電氣伺服主軸驅動器SPS系列。

麥米電氣技術團隊深耕機床行業多年，深諳各類機床主軸控制工藝、主軸特點，深挖伺服主軸各個行業。隨著技術的積累，無論是傳統車床、還是高速高光機、高速鉆攻機、車銑復合、加工中心、走芯機、機床第四、第五軸，SPS系列相關產品都有對應的解決方案；從機械主軸、電主軸、直線電機、到DDR馬達，從傳統方波增量PG到旋波增量PG再到高位單/多圈通訊PG，從脈沖指令到CanOpen、EtherCAT總線指令，SPS系列產品驅動控制技術不斷取得突破，在伺服主軸及相關細分領域不斷延伸，再延伸……

二、SPS系列產品介紹

1、SPS系列產品簡介：

  •  SPS-4Txx：單閉環方波光電增量PG型

  •  SPS-ABS-4Txx：單閉環絕對值PG型

  •  SPS-SIN-4Txx：單閉環正余弦PG型

  •  SPS-RLV-4Txx：單閉環旋轉變壓器PG型

  •  SPS-4Txx-DCL：雙閉環絕對值+旋波增量PG型

  •  SPS-4Txx-DCL02：雙閉環雙光電增量PG型

  •  SPS-4Txx-N：總線型

2、SPS系列產品特點：

  •  優化的電機控制算法，兼容異步/同步軸，動態響應高，快速加、減速不跳閘

  •  大裕量的硬件設計，最高2.5倍過載

  •  支持各類編碼器，ABZ/ABZ-UVW、SINCOS、resolver、多摩川絕對值、海德漢絕對值、SICK絕對值、雷尼紹等一網打盡

  •  最高16位AI擴展輸入，保證速度跟隨精度

  •  最大支持4MHz脈沖頻率輸入，配合旋波細分，保證分度控制精度

  •  支持CanOpen、EtherCAT總線控制，更快速，更精準，配線更簡潔

三、SPS系列產品應用

1、機械主軸

以數量巨大的車床為類，目前配置主要還是異步伺服電機+皮帶+機械主軸的方案，極少數是同步電主軸（成本高）。存在如下三種方案：

   1.1單閉環或半閉環方案

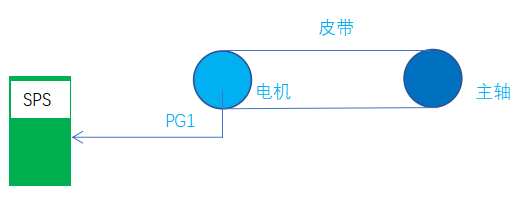

   該方案伺服主軸電機安裝編碼器，主軸可不安裝編碼器，驅動器閉環控制，分頻信號反饋給系統，配同步帶，可對主軸進行分度操作，如下圖：



    1 .2全閉環或雙閉環方案

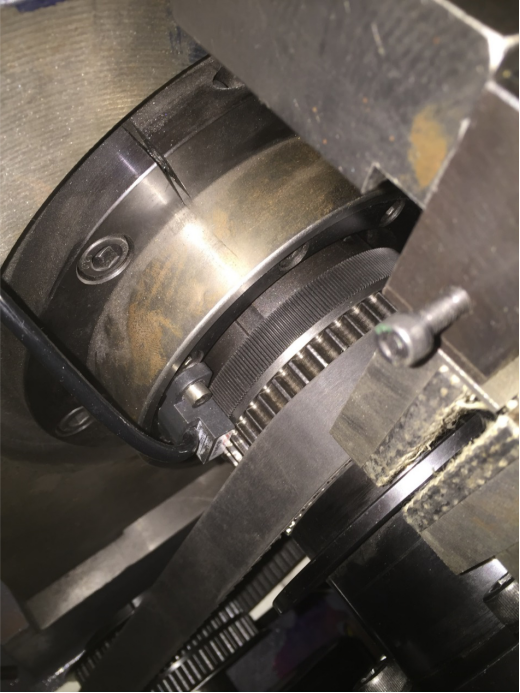

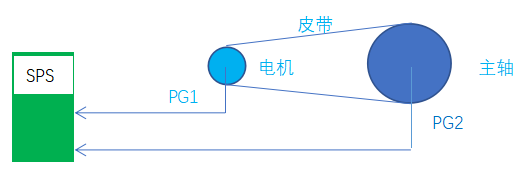

   該方案是為了對主軸分度進行更加精準的控制，克服中間傳動環節帶來的偏差，提升設備的性能。如下圖：



  1.3假閉環

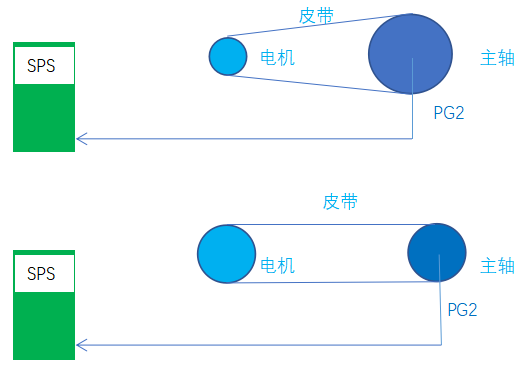

  該方案是指原有普通數控車床為普通變頻控制，電機沒有編碼器，但主軸有編碼器，在此基礎上進行的改造升級，即把原有變頻器換成SPS，取主軸編碼器信號反饋給驅動器，主軸控制就多了C軸功能，支持外部回零或系統脈沖回零，如下：



2、 電主軸

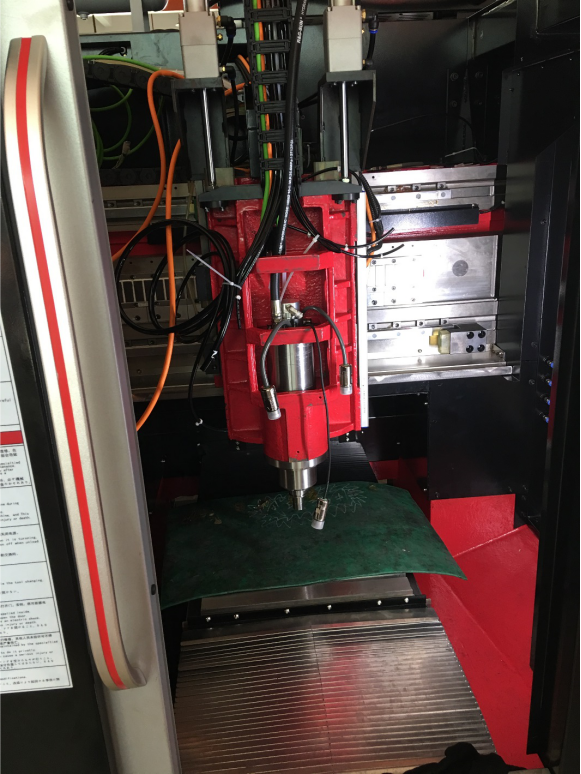

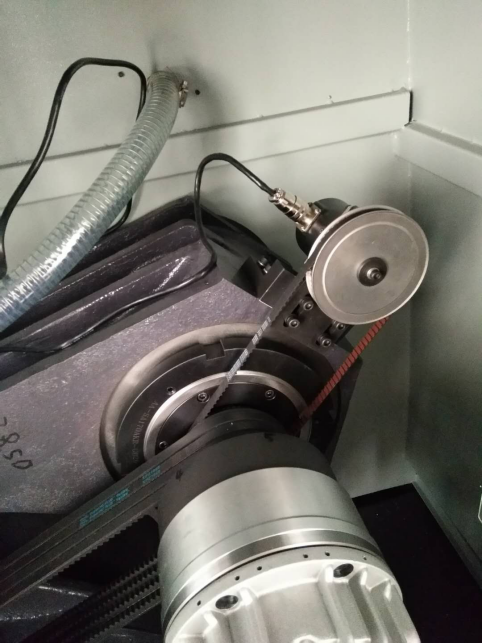

電主軸廣泛應用于高速高精度加工的場合，有異步和同步軸，對速度轉矩穩定性、加減速響應、定位精度、定位力度等均有一定要求的設備，如高光機、精雕機等，控制要求多以閉環為主，加裝正余弦編碼器有利于定位精度和定位力度的控制。



3、 異步伺服主軸

主要指負載和電機為機械直連，沒有中間環節，主要用于加工中心、鉆攻機等設備。


4、 DDR馬達

更多功能復合、更高效率、更高精度，更高時間利用率等越來越是加工制造業的訴求。為減少工件加工過程中的人為裝夾次數以提高效率、節省時間、保障精度，在已有X,Y,Z軸的基礎上復合A或B軸（第四、五軸），以滿足更高的加工需求。

目前第四、五軸用的比較多的就是DDR馬達，特點是低轉速，高扭矩，多點定位精度高。

配置案例：觸摸屏+ PLC（MC200E）+220V_7R6-SPS驅動器+晟昌直驅電機（BISS_C 26位絕對值編碼器）
