回流焊接工藝
其他 回流焊接工藝
回流焊接工藝

一、無鉛回流焊

SMT表面貼裝線一般由絲網印刷機、貼片機和回流焊爐等三部分構成。

無鉛回流焊工藝是當前表面貼裝技術中最重要的焊接工藝。這種設備的內部有一個加熱電路，將空氣或氮?dú)饧訜岬阶銐蚋叩臏囟群蟠迪蛞呀?jīng)貼好元件的線路板，讓元件兩側的焊料融化后與主板粘結。這種工藝的優勢是溫度易于控制，焊接過程中還能避免氧化，制造成本也更容易控制。其控制難點是如何迅速加溫達到設定值，且溫度波動小。

二、系統配置

1、系統配置及說明

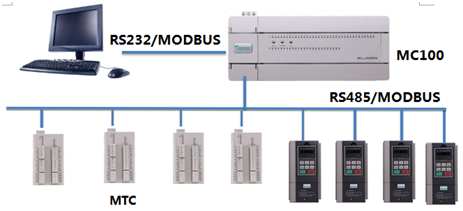

系統要求60點IO，28路溫度控制。配置1臺麥米電氣MC100系列PLC，3臺MTC-08-NT（8路溫控模塊），1臺MTC-04-NT（4路溫控模塊），1臺計算機監控，配置圖如下：

①計算機與PLC之間通過RS232連接，采用MODBUS通訊協議；

②MC100系列PLC通過自帶的RS485與4臺MTC溫控模塊和4臺變頻器連接，采用標準的MODBUS通訊協議 。


2 、控制要點

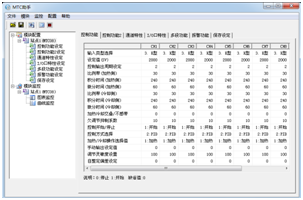

①M(fèi)TC 溫度控制：提供 MTC 助手軟件，便于調試?？刂乒δ茉O(shè)定：選擇傳感器類型、設定值、控制輸出周期。（如下圖所示）

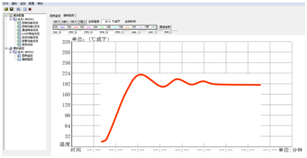

②圖表監控：自整定操作，自動適應 PID 參數，無需摸索。自整定：通過驅動溫控器內部自整定算法開啟自整定功能，模擬設備溫升過程。自整定完成后，該通道 PID 控制參數單元的比例帶、積分時間、微分時間將變化為自整定后的控制參數（如下圖所示）；









③MC100 系列 PLC 采用 MODLINK 表格方式，與 4 臺 MTC 和 4 臺變頻器通訊，無需復雜編程，輕松方便 ( 如下圖所示）。






三、總結

      該設備使用麥米電氣 MC100系列 PLC和 MTC后，運行穩定可靠。并大大節省了客戶調試和維護時間。具體優勢如下：

     1、MTC多路智能溫控模塊 ,自整定 PID參數 ,輕松實現多溫區控制 ,精度達± 1℃ ；

     2、MC100系列 PLC標配 2個通訊口， 1個接計算機， 1個連接溫控和變頻器 ,節省成本 ；

     3、MODLINK便捷填表指令 ,輕松實現 PLC與多臺溫控和變頻器 MODBUS通訊 ,且不占用掃描時間 ；

     4、提供 MODBUS協議動態連接庫，方便用 VB、 VC等高級語言調用，讀寫 PLC數據；

     5、MC100掉電保存數據通過內置電容寫，無電池設計，免除電池維護煩惱 。
